ឧបករណ៍ស្ទូច Girder gantry ដែលកំពុងដំណើរការ ដែលជាម៉ាស៊ីនលើកដ៏មានឥទ្ធិពល និងអាចប្រើប្រាស់បាន បានក្លាយជាឧបករណ៍ដែលមិនអាចខ្វះបាននៅក្នុងឧស្សាហកម្មសំណង់។គោលបំណងចម្បងរបស់វាគឺដើម្បីជួយក្នុងការសាងសង់និងការដំឡើងស្ពានផ្លូវកាត់ និងផ្លូវហាយវេ។ស្ទូចនេះដើរតួនាទីយ៉ាងសំខាន់ក្នុងការលើកធាតុផ្សំនៃរចនាសម្ព័ន្ធធ្ងន់ៗដោយសុវត្ថិភាព ដូចជា ចង្កឹះបេតុង precast និងដាក់ពួកវាក្នុងទីតាំងដែលបានកំណត់យ៉ាងជាក់លាក់។

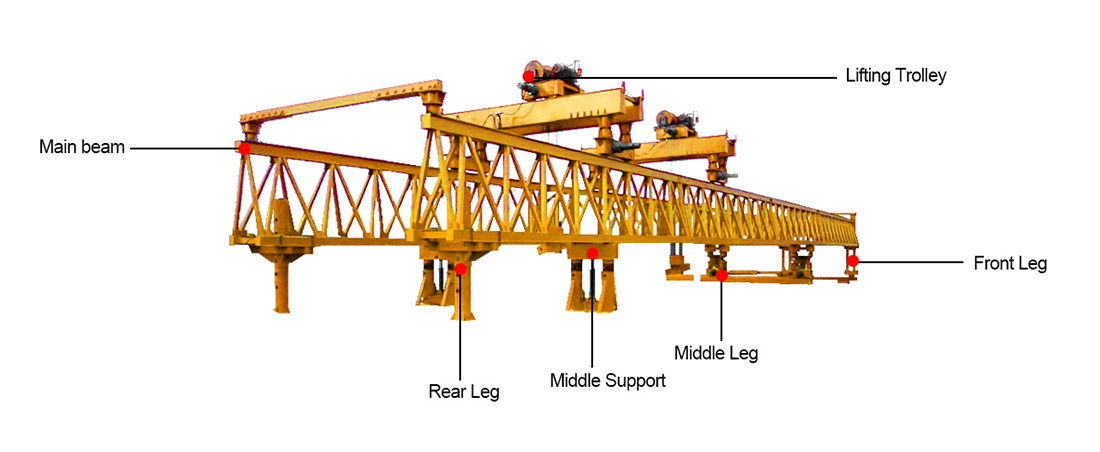

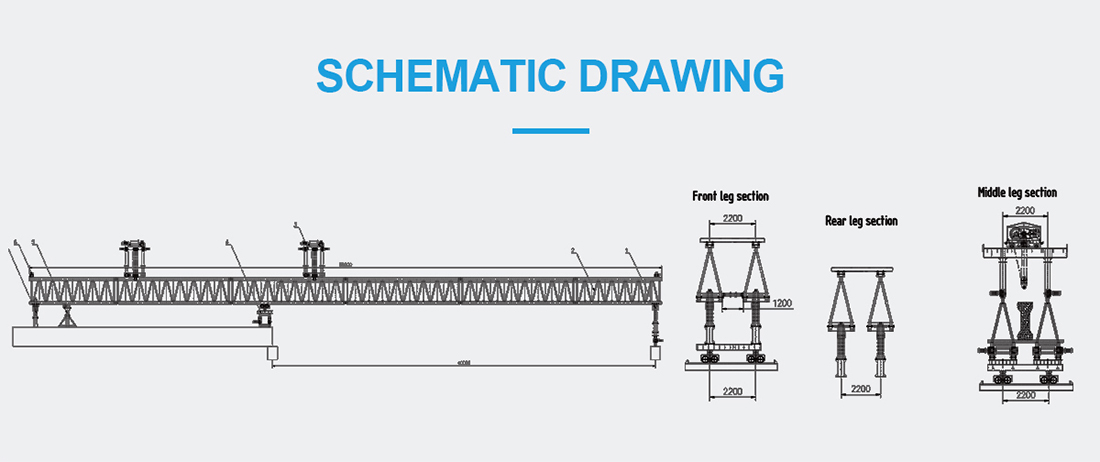

ឥឡូវនេះ ចូរយើងស្វែងយល់អំពីលក្ខណៈរចនាសម្ព័ន្ធដែលធ្វើឱ្យឧបករណ៍ស្ទូច gantry crane មានភាពលេចធ្លោនៅក្នុងពិភពសំណង់។នៅស្នូលនៃស្ទូចនេះគឺជាក្របខ័ណ្ឌដ៏រឹងមាំដែលផ្តល់នូវស្ថេរភាពនិងការគាំទ្រក្នុងអំឡុងពេលប្រតិបត្តិការលើក។ក្របខ័ណ្ឌនេះជាធម្មតាត្រូវបានផលិតពីដែកថែបដែលមានគុណភាពខ្ពស់ ធានាបាននូវកម្លាំងអតិបរមា និងធន់។វាមានសសរបញ្ឈរ រនាំងផ្តេក និងដង្កៀបអង្កត់ទ្រូង ដែលត្រូវបានរៀបចំយ៉ាងល្អិតល្អន់ដើម្បីទប់ទល់នឹងបន្ទុកធ្ងន់ និងរក្សាលំនឹងនៅក្រោមលក្ខខណ្ឌមិនល្អ។
លក្ខណៈពិសេសគួរឱ្យកត់សម្គាល់មួយនៃប្រដាប់ស្ទូច girder gantry crane ដែលអាចលៃតម្រូវបាន។ផ្លូវទាំងនេះដែលមានទីតាំងនៅសងខាងនៃស្ទូចអនុញ្ញាតឱ្យមានចលនាងាយស្រួលតាមបណ្តោយការដ្ឋានសំណង់។ជាមួយនឹងសមត្ថភាពក្នុងការពង្រីក ឬដកថយ ស្ទូចអាចសម្របទៅនឹងចន្លោះស្ពានផ្សេងៗ ដោយធានាបាននូវទីតាំងល្អបំផុតក្នុងអំឡុងពេលដំណើរការលើក។ការលៃតម្រូវនេះគឺមានសារៈសំខាន់ជាពិសេសនៅពេលអនុវត្តគម្រោងសំណង់ស្មុគស្មាញដែលមានធរណីមាត្រខុសៗគ្នា។
ដើម្បីគាំទ្រដល់ប្រតិបត្តិការលើក ស្ទូចប្រើប្រាស់យន្តការលើកជាច្រើន។យន្តការលើកចម្បងគឺជាធម្មតាប្រព័ន្ធ Jack ធារាសាស្ត្រ ដែលផ្តល់នូវកម្លាំងដែលត្រូវការដើម្បីលើកធាតុ precast ធ្ងន់។Jack ទាំងនេះត្រូវបានដាក់ជាយុទ្ធសាស្ត្រនៅតាមបណ្តោយខ្សែក្រវាត់មេ ដែលអនុញ្ញាតឱ្យមានការចែកចាយបន្ទុកឯកសណ្ឋានក្នុងអំឡុងពេលលើក។លើសពីនេះ រថយន្តស្ទូចត្រូវបានបំពាក់ដោយយន្តការជំនួយ ដូចជាឧបករណ៍ទប់លំនឹង និងឧបករណ៍ទប់លំនឹង ដែលជួយបង្កើនស្ថេរភាព និងកាត់បន្ថយការយោល ឬការលំអៀងដែលអាចកើតឡើងក្នុងអំឡុងពេលដំណើរការលើក។
សុវត្ថិភាពគឺមានសារៈសំខាន់បំផុតនៅក្នុងគម្រោងសាងសង់ណាមួយ ហើយការបើកដំណើរការរថយន្តស្ទូច Girder gantry គឺមិនមានករណីលើកលែងនោះទេ។ដូច្នេះវាត្រូវបានបំពាក់ដោយអារេនៃលក្ខណៈសុវត្ថិភាព។ទាំងនេះរួមបញ្ចូលកុងតាក់កំណត់ ប៊ូតុងឈប់សង្គ្រោះបន្ទាន់ និងប្រព័ន្ធការពារការផ្ទុកលើសទម្ងន់។វិធានការទាំងនេះធានាថា ស្ទូចដំណើរការក្នុងសមត្ថភាពជាក់លាក់របស់វា និងការពារគ្រោះថ្នាក់ ឬការខូចខាតដែលអាចកើតមានដោយសារការផ្ទុកលើសទម្ងន់។ជាងនេះទៅទៀត ស្ទូចត្រូវបានរចនាឡើងជាមួយនឹងឧបករណ៍ប្រឆាំងនឹងការគៀប និងឧបករណ៍ចាប់សញ្ញាល្បឿនខ្យល់ ដើម្បីគ្រប់គ្រងលក្ខខណ្ឌអាកាសធាតុមិនល្អ ដោយធានាបាននូវសុវត្ថិភាពទាំងកម្មករ និងកន្លែងសំណង់។
ប៉ារ៉ាម៉ែត្រនៃការបើកដំណើរការ girder gantry crane | |||||||
---|---|---|---|---|---|---|---|
MCJH50/200 | MCJH40/160 | MCJH40/160 | MCJH35/100 | MCJH30/100 | |||
សមត្ថភាពលើក | 200t | 160t | 120t | 100t | 100t | ||
វិសាលភាពដែលអាចអនុវត្តបាន។ | ≤55ម | ≤50ម | ≤ 40 ម។ | ≤35ម | ≤30ម | ||
មុំស្ពាន skew ដែលអាចអនុវត្តបាន។ | ០-៤៥០ | ០-៤៥០ | ០-៤៥០ | ០-៤៥០ | ០-៤៥០ | ||
ល្បឿនលើករទេះរុញ | 0.8 ម / នាទី។ | 0.8 ម / នាទី។ | 0.8 ម / នាទី។ | 1.27 ម / នាទី។ | 0.8 ម / នាទី។ | ||
rolley ល្បឿនផ្លាស់ទីបណ្តោយ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | ||
រទេះរុញ ល្បឿនផ្លាស់ទីបណ្តោយ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | 4.25 ម / នាទី។ | ||
រទេះឆ្លងកាត់ល្បឿនផ្លាស់ទី | 2.45 ម / នាទី។ | 2.45 ម / នាទី។ | 2.45 ម / នាទី។ | 2.45 ម / នាទី។ | 2.45 ម / នាទី។ | ||
សមត្ថភាពដឹកជញ្ជូនរបស់យានជំនិះស្ពាន | 100t X2 | 80t X2 | 60t X2 | 50t X2 | 50t X2 | ||
ល្បឿនផ្ទុកធ្ងន់នៃយានដឹកជញ្ជូនស្ពាន | 8.5 ម / នាទី។ | 8.5 ម / នាទី។ | 8.5 ម / នាទី។ | 8.5 ម / នាទី។ | 8.5 ម / នាទី។ | ||
ស្ពានដឹកជញ្ជូនយានជំនិះល្បឿនត្រឡប់មកវិញ | 17 ម / នាទី។ | 17 ម / នាទី។ | 17 ម / នាទី។ | 17 ម / នាទី។ | 17 ម / នាទី។ |

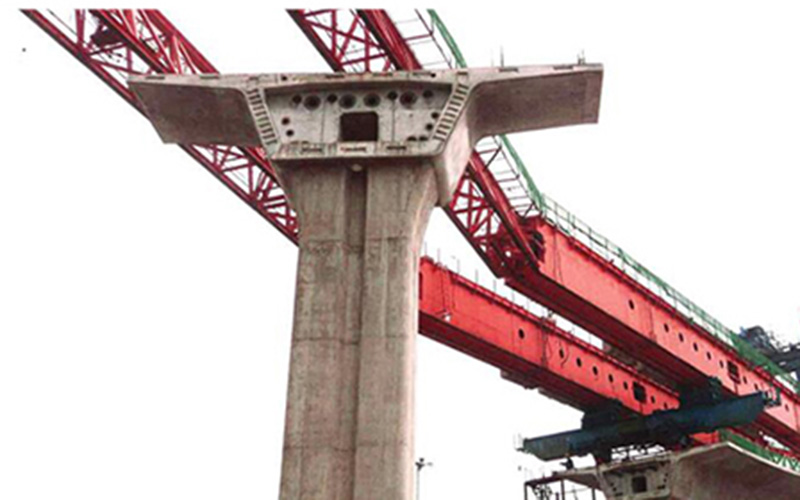

ហ្វីលីពីន

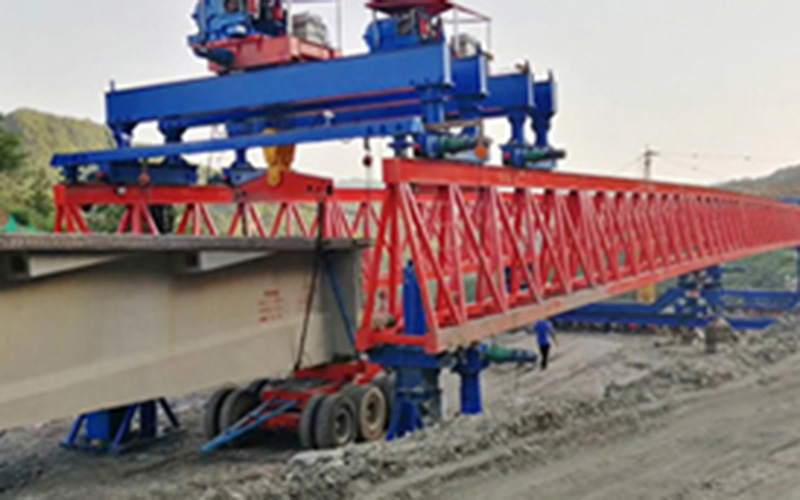

ក្រុមហ៊ុន HY Crane បានរចនាឧបករណ៍បាញ់បង្ហោះ spanbridge ប្រវែង 55 ម៉ែត្រទម្ងន់ 120 តោន នៅប្រទេសហ្វីលីពីន ឆ្នាំ 2020។
ស្ពានត្រង់
សមត្ថភាព: 50-250 តោន
ចន្លោះ៖ ៣០-៦០ ម។
កម្ពស់លើក: 5.5-11m
ថ្នាក់ការងារ៖ A3
ឥណ្ឌូនេស៊ី
ក្នុងឆ្នាំ 2018 យើងបានផ្តល់នូវសមត្ថភាព 180 តោន 180 តោន span launcher ប្រវែង 40 ម៉ែត្រសម្រាប់អតិថិជន lndonesia ។
ស្ពាន skewed
សមត្ថភាព: 50-250 តោន
ចន្លោះ: 30-60M
កម្ពស់លើក: 5.5M-11m
ថ្នាក់ការងារ៖ A3

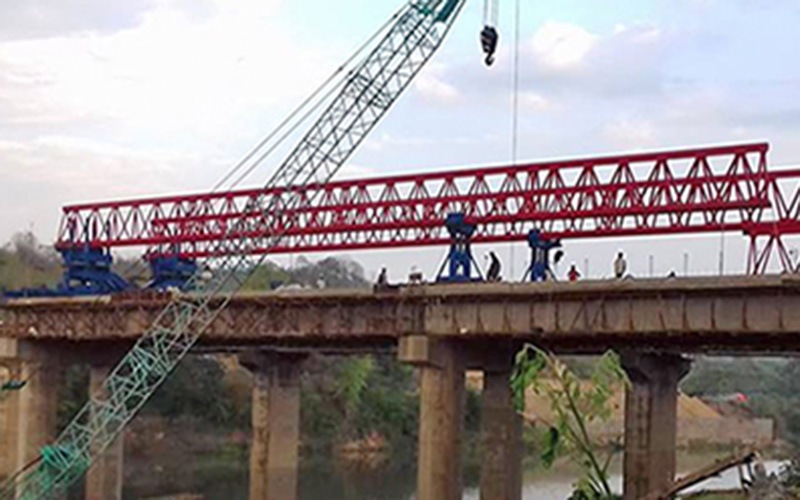

បង់ក្លាដែស

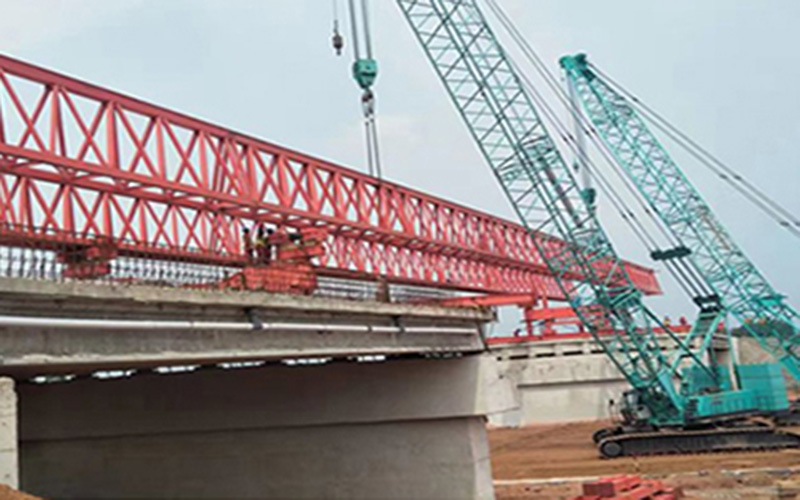

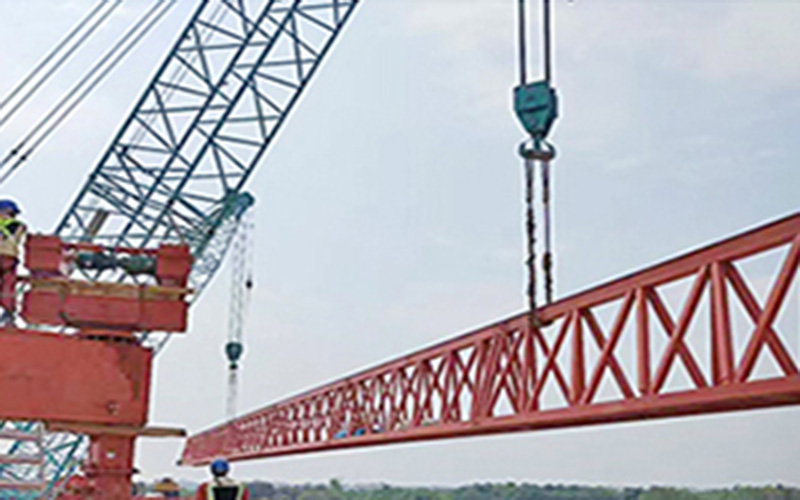

គម្រោងនេះជាឧបករណ៍បាញ់កាំជ្រួចប្រវែង ៥៣ ម៉ែត្រទម្ងន់ ១៨០ តោន នៅប្រទេសបង់ក្លាដែស ឆ្នាំ ២០២១។
ឆ្លងកាត់ស្ពានទន្លេ
សមត្ថភាព: 50-250 តោន
ចន្លោះ: 30-60M
កម្ពស់លើក: 5.5M-11m
ថ្នាក់ការងារ៖ A3

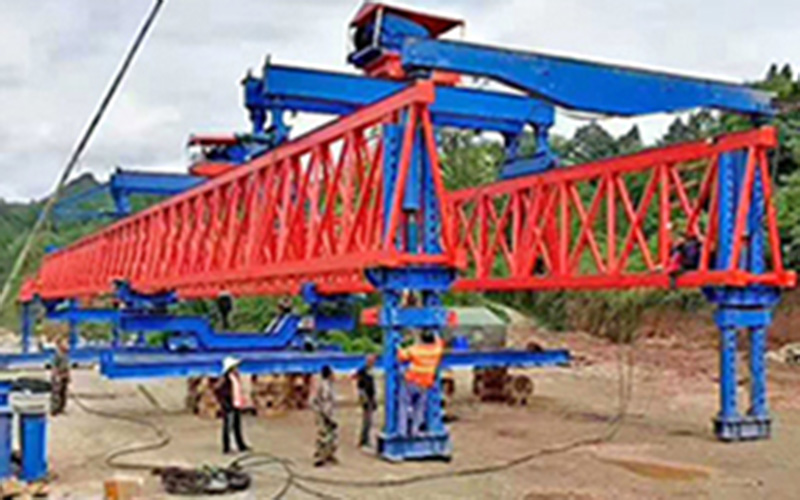

អាល់ហ្សេរី

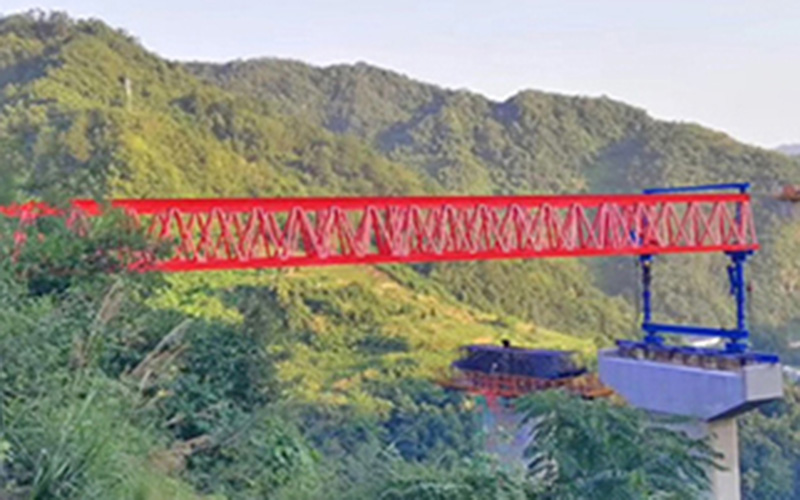

បានអនុវត្តនៅលើផ្លូវភ្នំ, 100 តោន, 40 ម៉ែត្រ beamlauncher នៅអាល់ហ្សេរី, 2022 ។
ស្ពានផ្លូវភ្នំ
សមត្ថភាព: 50-250 តោន
ចន្លោះ: 30-6OM
កម្ពស់លើក: 5.5M-11m
ថ្នាក់ការងារ៖ A3
ដោយស្ថានីយ៍ជាតិនាំចេញប្រអប់ plywood ស្ដង់ដារ, palletor ឈើនៅក្នុងធុង 20ft & 40ft ។ឬតាមការទាមទាររបស់អ្នក។
